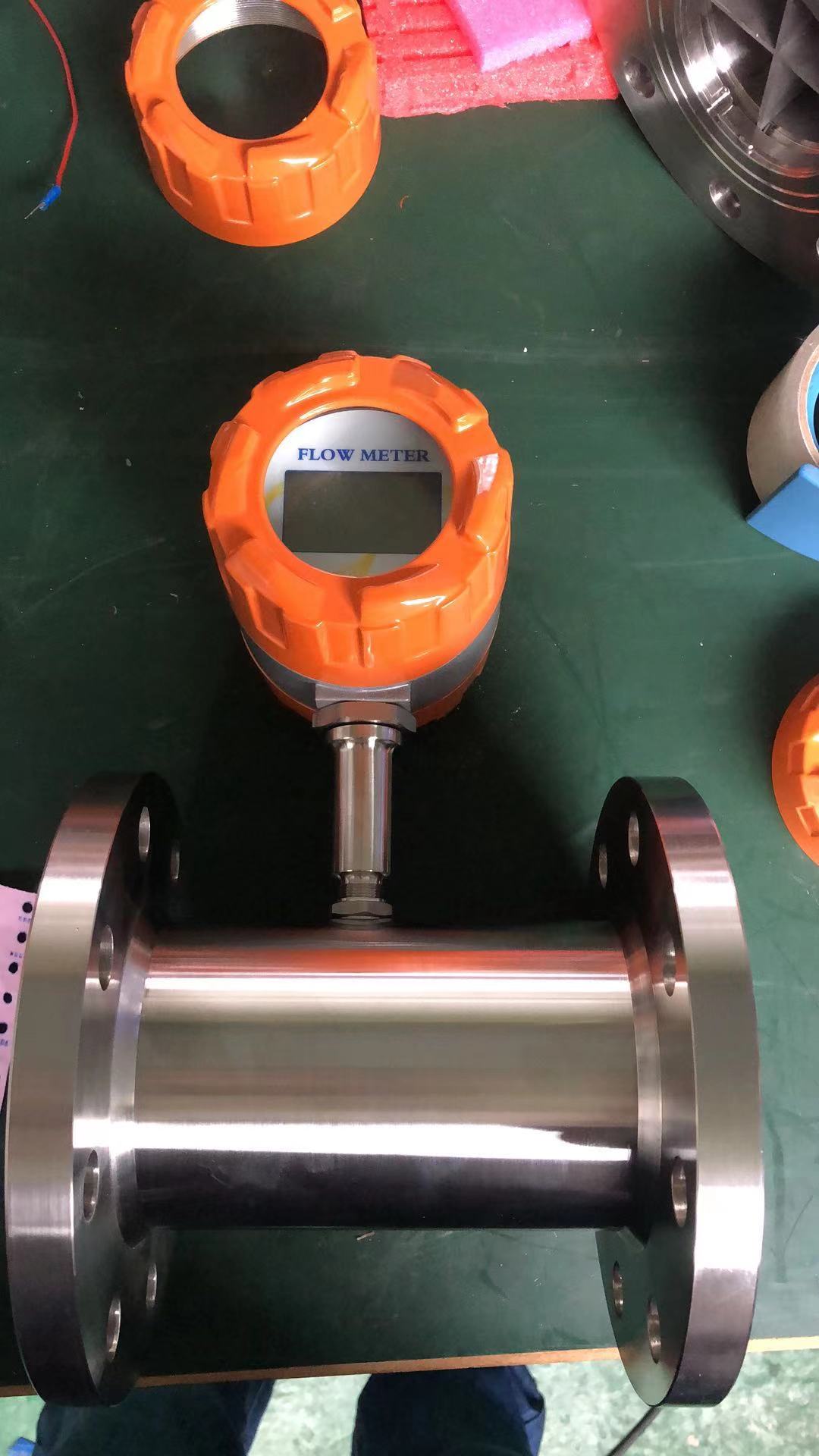

油罐车专用柴油流量计
小流量流量计柴油，可以根据要求设置定量值。
涡轮流量计（以下简称TUF）是叶轮式流量（流速）计的主要品种，叶轮式流量计还有风速计、水表等。TUF由传感器和转换显示仪组成，传感器采用多叶片的转子感受流体的平均流速，从而推导流量或总量。转子的转速（或转数）可用机械、磁感应、光电方式检测并由读出装置进行显示和传送记录。 美国的第一台TUF是在1938年开发的，它用在飞机上燃油的流量测量，只是至少二战后因喷气发动机和液体喷气燃料急需一种高精度、快速响应的流量计才使它获得真正的工业应用。如今，它已在石油、化工、科研、国防、计量各部分中获得广泛应用。
流量计中TUF、容积式流量计和科氏质量流量计是三类重复性、精确度最佳的产品，而TUF又有自己的特点，如结构简单、加工零件少、重量轻、维修方便、流通能力大和可适应高参数等，是其他两类流量计是难以达到的。
ABGLWGY系列涡轮流量计是吸取了国外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量密封管道与不锈钢1Cr18Ni9Ti、2CrI3及刚玉AL²O³、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10^-6m²/s的液体，可对流量计进行实液标定后使用。若用分体式的还可以进行定量控制、超量报警，免去安装二次显示仪表，是流量和节能的理想仪表。
二、工作原理
图1所示为流量传感器结构图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转。其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随即发生周期性的变化，产生周期性的感应电势，即电脉冲信号，经过放大器放大后，送至显示仪表。

涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。
（1） 实用流量方程
q^v=f/k     公式1
q^m=qvp    公式2
式中q^v、q^m分别为体积流量m³/h、质量流量kg/h
 f为流量计输出的频率信号Hz
 k为流量计的流量系数
流量计的仪表系数与流量(或管道雷诺数)的关系曲线如图2所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体枯性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似
的IUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体的流动机理，把传感器作为一个黑匣子，根据输人(流量)和输出(频率脉冲信号)确定其转换系数，它便于实际应用。但要注意，此转换系数(仪表系数)是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体物性参数的情况而定。

国内外学者提出许多理论流量方程，它们适用于各种传感器结构及流体工作条件。至今涡轮仪表特性的水动力学特性仍旧不很清楚，它与流体物性及流动特性有复杂的关系。比如当流场有旋涡和非对称速度分布时水动力学特性就非常复杂。不能用理论推导仪表系数，仪表系数仍需由实验校验确定。但是理论流量方程有巨大的实用意义，它可用于指导传感器结构参数设计及现场使用条件变化时仪表系数变化规律的预测和估算。
三、产品特点
1.高精确度，一般可达±1%R、±0.5%R、高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05% ~ 0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量与计算机连接，无零点漂移，抗烦扰能力强；
4.可获得很高的频率信号（3 ~ 4kHz），信号分辨率强；
5.流量范围度宽，最大可达1:30；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
四、基本参数与性能
1.技术性能

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
	（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R、±0.2%R（需定制）
仪表材料	304不锈钢、316（L）不锈钢
量程比	1:10、1:20、1:30
被测介质温度	-20 ~ +100℃、-20 ~ +150℃（需定制）
环境温度	温度-10~+55℃，相对湿度5%~90%，大气压86~106kPa
输出信号	传感器：脉冲频率信号，低电平≤0.8v，高电平≥2v
	变送器：两线制4~20mADC电流信号，RS485，开关量
供电电源	传感器：+5v ~ +24v DC
	变送器：+12v ~ +24v DC
	现场显示型：仪表自带3.6v锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤1000m
防爆等级	基本型：ABS塑料，防爆型：304内螺纹M20×1.5
防爆等级	基本型：非防爆产品，防爆型：ExdIIBT5
防护等级	IP65



2.测量范围及工作压力     表1

仪表口径 （mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	超扩展流量范围（m3/h）	常规耐受压力（MPa）
DN4	0.04-0.25	0.04-0.4	0.02-0.4	6.3
DN6	0.1-0.6	0.06-0.6	0.03-0.6	6.3
DN10	0.2-1.2	0.15-1.5	0.07-1.5	6.3
DN15	0.6-6	0.4-8	0.3-8	6.3、2.5（法兰）
DN20	0.8-8	0.45-9	0.25-9	6.3、2.5（法兰）
DN25	1-10	0.5-10	0.3-10	6.3、2.5（法兰）
DN32	1.5-15	0.8-15	0.4-15	6.3、2.5（法兰）
DN40	2-20	1-20	0.5-20	6.3、2.5（法兰）
DN50	4-40	2-40	1-40	2.5
DN65	7-70	4-70	2-70	2.5
DN80	10-100	5-100	3-100	2.5
DN100	20-200	10-200	5-200	1.6
DN125	25-250	13-250	7-250	1.6
DN150	30-300	15-300	9-300	1.6
DN200	80-800	40-800	30-800	1.6
