煤油流量计
煤油流量计介绍

     煤油流量计采用世界最新技术。利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,又克服了正弦波磁场的缺点;还可以消除电源电压波动、电源 频率变化及励磁线圈阻抗变化所造成的误差;并有极好的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。测量原理是基于法拉第电磁感 应定律,煤油流量计由传感器和转换器组成,传感器安装在测量管道上,转换器可以与传感器组合连接在一起称为一体型电磁流量计,转换器被安装在离传感器30 米内或100米内的场合,两者间由屏蔽电缆连接称为分离型电磁流量计。传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。煤油流量计主要用 于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,广泛应用于石油、化工、冶金、纺织、食品、制 药、造纸等行业以及环保、市政管理,水利建设等领域。


   煤油流量计原理

当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。

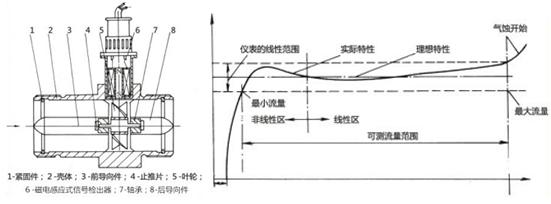

涡轮流量计原理

    二、涡轮流量计技术参数 1技术性能:表1

仪表口径及连接方式 46101520253240采用螺纹连接
(1520253240)506580100125150200采用法兰连接
精度等级 ±0.5%R
量程比 1:101:151:20
仪表材质 304不锈钢、316(L)不锈钢等
被测介质温度(℃) -20~+120
环境条件 温度-10+55℃,相对湿度5%90%,大气压力86106Kpa
输出信号 4-20mADC电流信号(LWGY-C型)
供电电源 LWGY-B型:自带锂电池供电(可连续使用3年);LWGY-C型:+24VDC
信号传输线 2×0.3(二线制)
传输距离 1000m
信号线接口 内螺纹M20×1.5(LWGY-C型)
防爆等级 ExdIIBT6
防护等级 IP65
  测量范围及工作压力:表2
仪表口径(mm) 正常流量范围(m3/h) 扩展流量范围(m3/h) 常规耐受压力(MPa) 特制耐压等级(MPa)(法兰连接方式)
DN 4 0.040.25 0.040.4 6.3 121625
DN 6 0.10.6 0.060.6 6.3 121625
DN 10 0.21.2 0.151.5 6.3 121625
DN 15 0.66 0.48 6.32.5(法兰) 4.06.3121625
DN 20 0.88 0.459 6.32.5(法兰) 4.06.3121625
DN 25 110 0.510 6.32.5(法兰) 4.06.3121625
DN 32 1.515 0.815 6.32.5(法兰) 4.06.3121625
DN 40 220 120 6.32.5(法兰) 4.06.3121625
DN 50 440 240 2.5 4.06.3121625
DN 65 770 470 2.5 4.06.3121625
DN 80 10100 5100 2.5 4.06.3121625
DN 100 20200 10200 2.5 4.06.3121625
DN 125 25250 13250 1.6 2.54.0
DN 150 30300 15300 1.6 2.54.0
DN 200 80800 40800 1.6 2.54.0

     三、涡轮流量计特点.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;.可获得很高的频率信号(3~4kHz),信号分辨力强;.范围度宽,中大口径可达1:20,小口径为1:10.结构紧凑轻巧,安装维护方便,流通能力大;.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。四、涡轮流量计分类1.按仪表功能分类,HPLWGY系列 涡轮流量计可分为2大类,即:   ■涡轮流量传感器/变送器   ■智能一体化涡轮流量计2.功能说明涡轮流量传感器/变送器该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLCDCS等计算机控制系统配合使用。   该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图按照不同的输出信号,该类产品可分为HPLWGY-N型和HPLWGY-A
