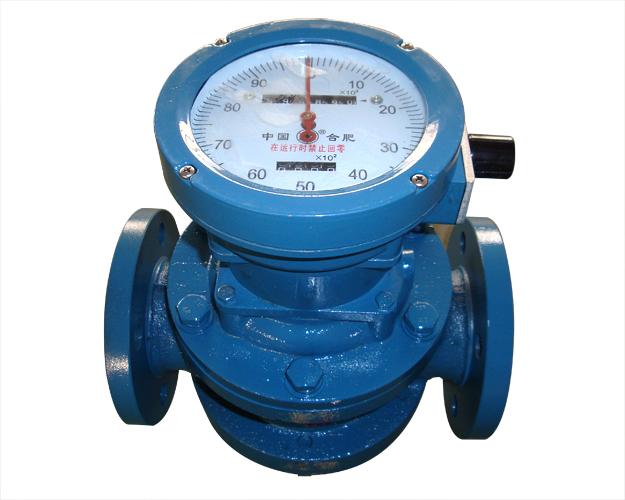

带回零装置汽油流量计介绍
带回零装置汽油流量计工作原理:

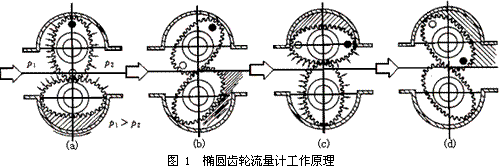

带回零装置汽油流量计的工作原理如图1所示。两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。P1和p2分别表示入口压力和出口压力,显然p1>p2,图1(a)下方齿轮在两侧压力差的作用下,产生逆时针方向旋转,为主动轮;上方齿轮因两侧压力相等,不产生旋转力矩,是从动轮,由下方齿轮带动,顺时针方向旋转。在图1(b)位置时,两个齿轮均在差压作用下产生旋转力矩,继续旋转。选装到图1(c)位置时,上方齿轮变为主动轮,下方齿轮则成为从动轮,继续旋转到与图1(a)相同位置,完成一个循环。一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积,该体积称作流量计的"循环体积"。

设流量计"循环体积"为υ,一定时间内齿轮转动次数为N,则在该时间内流过流量计的流体体积为V,则 V=Nυ (1)
椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后,再配以电显示仪表可实现远传只是瞬时流量或累积流量。

石油、化工、轻工、冶金、食品、医药卫生、商业等部门管道液体的准确计量。

带回零装置汽油流量计主要特点:
椭圆齿轮流量计流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。
椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等),流量计由不同的材质制成来测量。根据测量介质不同,分为铸铁铸钢型、铸铁铸钢高温型、铸铁铸钢高粘型、不锈钢型。

带回零装置汽油流量计技术参数:
口径:DN10-200mm
压力:PN1.0-6.3MPa
精度:0.2%、0.5%
介质:油品、化工液体、食品流体
材质:铸铁、铸钢、不锈钢

带回零装置汽油流量计现场应用:
带回零装置汽油流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。
带回零装置汽油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。
按照要求正确安装后的带回零装置汽油流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的带回零装置汽油流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
其次,使用带回零装置汽油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,带回零装置汽油流量计在仪表所规定的使用温度范围内使用。
长期使用后的带回零装置汽油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许最好定期进行标定。
