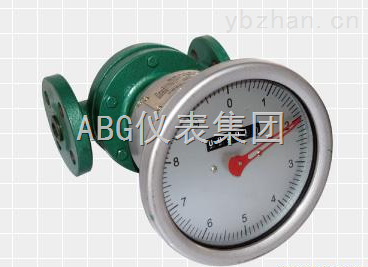

归零式柴油流量计介绍


一、
归零式柴油流量计概述:

椭圆齿轮流量计(归零式柴油流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。

二、归零式柴油流量计测量原理:

 在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。

三、归零式柴油流量计主要技术参数:

要构件材料及使用压力(使用压力1.0MPa 1.6MPa)

准确度等级: 0.5级 (一般介质温度-10℃ ~ +80℃)

远传显示现场防爆等级: Exia II CT5

使用介质温度: -20℃ ~ 100℃,在高温调整加散热筒情况下,可达300℃,此时流量范围中最大流量为原流量计最大流量的90%,最小流量为原流量计最小流量的120%。

归零式柴油流量计分类及测量参数:

项目

型号 ABG-A铸铁 ABG-E铸钢 ABG-B不锈钢

公称压力

Mpa 1.0    1.6 2.5   4.0   6.4 1.0    1.6

被测液体粘度 2 — 200  mPa.s

被测液体温度 -20℃~+100℃

流  量  范  围  m³h

型号

精度等级 ABG-A铸铁 ABG-E铸钢 ABG-B不锈钢

公称口径(DNmm 0.5 0.2 0.5 0.2 0.5 0.2

10 0.04~0.4 0.1~0.4 0.04~0.4 0.1~0.4 0.1~0.5 0.1~0.5

15 0.25~1.5 0.3~1.5 0.25~1.5 0.3~1.5 0.3~1.5 0.3~1.5

20 0.5~3 0.6~3 0.5~3 0.6~3 0.6~3 0.6~3

25 1~6 1.2~6 1~6 1.2~6 1.2~6 1.2~6

40 2.5~15 3~15 2.5~15 3~15 3~15 3~15

50 4~24 4.8~24 4~24 4.8~24 4.8~24 4.8~24

65 5~40 8~40 5~40 8~40 8~40 8~40

80 10~60 12~60 10~60 12~60 12~60 12~60

100 16~100 20~100 16~100 20~100 20~100 20~100

150 32~190 38~190 32~190 38~190 38~190 38~190

200 34~340 68~340 34~340 68~340 68~340 68~340
