机油流量计

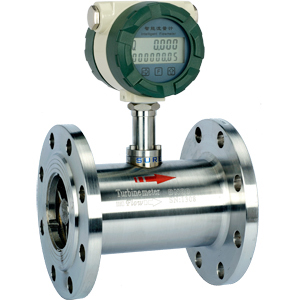

机油流量计介绍
类型 叶轮式流量计 测量范围 0.04-800(m3/h)
精度等级 0.5 公称通径 DN6-250(mm)
适用介质 液体 工作压力 2.5-6.3(MPa)
工作温度 0-120(℃)

机油流量计的详细介绍

机油流量计的介质液体工作压力2.5-6.3(MPa)

一、可用来测量封闭管道中液体(LWGY型)、气JYLWGY系列智能一体化机油流量计是采用先进的超低功耗 单片微机技术研制的机油流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗 雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累 积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。该类机油流量计按 照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。LWGY-□B型:供电电源采用3.2V10AH锂电池(可连续运行4年以 上); 无信号输出功能。LWGY-□C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或 HART通讯。

二、机油流量计的产品特点
1.        高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.        重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量 计;
3.        具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正
4.        所有有效数据掉电后保持10年不丢;
5.        范围度宽,中大口径可达1:20,小口径为1:10;
6.        结构紧凑轻巧,安装维护方便,流通能力大;
7.        适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8.        专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
9.        可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

三、机油流量计的基本参数与技术性能
1.技术性能:表1仪表口径及连接方式4、 6、10、15、20、25、32、40采用螺纹连接(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接精 度等级±0.5%R量程比1:10;1:15;1:20仪表材质304不锈钢、316(L)不锈钢等被测介质温度(℃)-20~+120℃环境条件温度 -10~+55℃,相对湿度5%~90%,大气压力86~106Kpa输出信号4-20mADC电流信号(LWGY-□C型)供电电源LWGY-□B型: 自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC信号传输线2×0.3(二线制)传输距离≤1000m信号线接口内螺纹 M20×1.5(LWGY-□C型)防爆等级ExdIIBT6防护等级IP65 2.测量范围及工作压力:表2仪表口径(mm)正常流量范围(m3/h) 扩展流量范围(m3/h)常规耐受压力(MPa)特制耐压等级(MPa)(法兰连接方式)DN 40.04~0.250.04~0.46.312、16、25DN 60.1~0.60.06~0.66.312、16、25DN 100.2~1.20.15~1.56.312、16、25DN 150.6~60.4~86.3、2.5(法兰)4.0、6.3、12、16、25DN 200.8~80.45~96.3、2.5(法兰)4.0、6.3、12、16、25DN 251~100.5~106.3、2.5(法兰)4.0、6.3、12、16、25DN 321.5~150.8~156.3、2.5(法兰)4.0、6.3、12、16、25DN 402~201~206.3、2.5(法兰)4.0、6.3、12、16、25DN 504~402~402.54.0、6.3、12、16、25DN 657~704~702.54.0、6.3、12、16、25DN 8010~1005~1002.54.0、6.3、12、16、25DN 10020~20010~2002.54.0、6.3、12、16、25DN 12525~25013~2501.62.5、4.0DN 15030~30015~3001.62.5、4.0DN 20080~80040~8001.62.5、4.0
