汽油流量计

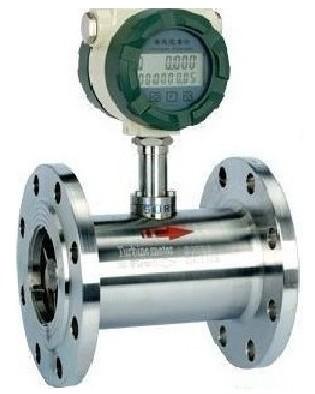

数字显示汽油流量计介绍
数字显示汽油流量计工作原理:
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电
脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k 式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k
Q——流体的瞬时流量(工作状态下)[m/h];
3600——换算系数。

数字显示汽油流量计用途及特点:
1、压力损失小,叶轮具有防腐功能;
2、采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越。
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度±0.02%
4、仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏清晰,可靠性及强
5、采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年
6、采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量
7、屏显示方便的人机界面实现, 以标准485形式进行数据传输。
8、采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。
9、采用1Cr18Ni9Ti全不锈钢结构,防腐性能及好。
10、容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,
11、内部清洗简单。
12、有较强抗磁干扰和振动能力、性能可靠、寿命长
13、下限流速低,测量范围宽,
14、现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上,
15、耐腐蚀,适用于酸碱溶液。
