柴油流量计
柴油流量计介绍
一、柴油流量计用途
  工业上测量柴油流量通常使用涡轮流量计进行测量与显示仪表配套,组成柴油流量计,可以广泛用于大中口径管道柴油等液体流量和总量的测量。
二、柴油流量计的特点
(1)抗杂质能力强,切向式叶轮在转动时可随时释放液体中的悬浮杂物,使其不缠绕在切向式叶轮的叶片上。
(2)抗电磁干扰和抗振能力强。
(3)传感器和显示仪表的结构及原理都非常简单,直观,用户特别容易掌握其使用和维修技术。
(4)更换叶轮和轴承后,仪表系数不变。
(5)流量范围宽,
(6)成套流量计对流体总量的计量误差小。
(7)几乎无压力损失,节省动力电耗。
(8)传感器可露天安装,整个传感器可长期淹没在水中使用。
(9)有截止阀的传感器,安装和拆卸时都不须断流。
(10)水平,竖直,倾斜的管道均可使用。
(11)成套流量计的购置,安装和维修费用低。
三、柴油流量计参数
(1)传感器和显示仪表的结构及原理都非常简单,直观,用户特别容易掌握其使用和维修技术。
(2)抗电磁干扰和抗振能力强。
(3)更换叶轮和轴承后,仪表系数不变。
(4)流量范围宽,下限流速低。
(5)成套流量计对流体总量的计量误差小。
(6)几乎无压力损失,节省动力电耗。
(7)传感器可露天安装,整个传感器可长期淹没在水中使用。
(8)有截止阀的传感器,安装和拆卸时都不须断流。
(9)水平,竖直,倾斜的管道均可使用。
(10)成套流量计的购置,安装和维修费用低。
四、柴油流量计对使用条件的要求:
(1)在安装传感器所要求的直段长度(见五.8)内必须的满管流。
(2)被测液体中无大量气体。
五、柴油流量计安装使用说明
1.为保证具有高的测量精度,柴油流量计应水平安装在水平管道上,并使流量传感器上指示流向的箭头方向与液体的流向一致。如必须垂直安装,应使液体流向自下而上,以确保柴油流量计主体内充满液体。
2.为消除管道内横截面流速分布不均匀对测量精度的影响,柴油流量计上下游应具有一定的直管段,或安装整流器来代替部分直管段。

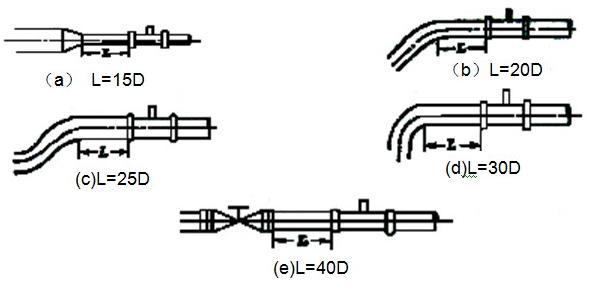

3.一般,上游直管段不小于15D,下游直管段不小于5D(D为柴油流量计公称通径)。通常推荐上游直管段长度L如下:
   同心渐缩管:L=15D(a);一个小于45°的弯头:L=20D(b);
   同平面双45°弯头:L=25D(c);双空间45°的弯头:L=30D;直角弯头:L=40D(d);
   全开闸阀:L=20D,半开闸阀:L=50D(e)。

  为消除回流,流速分布不均匀和旋流的影响,可在上游装上整流器,此时柴油流量计上游部分的直管长度L=10D即可,若为15~20D,则测量精度可达到标定精度。
  当被测液体含有固体杂质时,应在柴油流量计的上游安装过滤器,过滤器的目数为20~60目(3~9目/cm2),一般流量传感器口径小的目数多些。过滤器的安装位置应便于过滤网的拆装。
  液体中混有气体或测量易气化的液体时,应安装空气分离器(消气器)。
  若被测液易气化,为了防止产生气穴,柴油流量计的出口端的压力应高于下式计算值Pmin:
   Pmin = 2△P + 1.25Pv
  式中:Pmin—最低压力;
   △P—最大流量下流量计的压力损失;
   Pv—最高使用温度下被测液体的饱和蒸汽压
  通过柴油流量计的流量过大时,会使轴承寿命过短,通常通过阀门将流量调到合适大小,其阀门应安装在流量计的下游。
  为在检修中不中断流体输送,通常在涡轮流量计的上下游安装截止阀,同时设置旁通管道,并应确保测量时旁通管道在旁通阀门关闭时不泄漏。
  若有可能产生逆向流,应在柴油流量计下游应加止回阀,以防止流体反向流动。
  柴油流量计应与管道同心,密封圈不得凸入管道。
  为避免柴油流量计内聚集气体,柴油流量计不应安装在水平管线的最高点。
  若柴油流量计安装在管线的低点,应在管线上安装排放阀,定期排放沉淀物。
  柴油流量计的前后管道应支撑牢靠,使之无明显振动。
 对新铺设的管道进行清扫时,应在安装柴油流量计的部位先接入一段短管,待清扫完毕后再装上流量传感器。
  需要测量流体的温度时,应在涡轮流量计下游5倍管道公称通径的长度处测量。
  需要测量流体的压力时,应在涡轮流量计上游10倍管道公称通径的长度处测量。
六、柴油流量计布线与接地注意事项
1、柴油流量计布线注意事项
-- 尽可能采用一根完整的电缆线。
-- 应尽可能远离电噪声源(如大功率变压器、电动机和强电源线),避免与动力电源线平行布线。
-- 建议在粗的电线末端采用非锡焊的夹紧式接线片。
-- 为防水和机械损伤,最好将电缆线装入金属导管内,但同一根导管内不得有大功率传输电缆,(一根传输电缆输送的最大功率大于流量计信号电缆输送的最小功率的10倍时,两者不能安装在同一根导管内)。
-- 对存在较强外磁场的区域,应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
-- 防爆型涡轮流量传感器电缆线的连接,必须严格遵守防爆放大器的有关标准。
2、柴油流量计接地问题
-- 屏蔽线只能一端接地,最好在显示仪表端接地。
-- 接地应良好可靠,防爆型接地电阻需小于10Ω。
