机油流量计PLC是一种专用微机，但用它来实现继电接触控制系统的功能时，就勿须从计算机的角度去研究，而是将PLC的内部结构等效为一个继电器电路。在PLC内部的一个触发器等效为一个继电器，通过预先编制好并存人内存的程序来实现控制作用的，因此，对使用者来说，可以不去理会微机及存储器内部的复杂结构。而是将PLC看成是由许多继电器组成的控制器，但这些继电器的通断是由软件来控制的，因此称为“软继电器”。

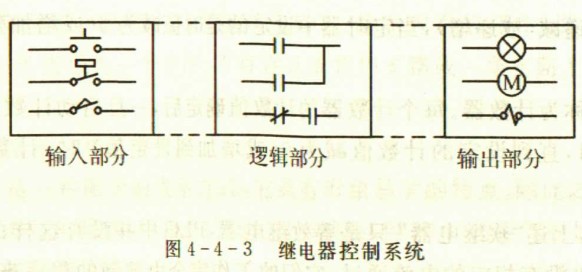

任何一个继电器控制系统，都是由愉人部分、逻辑部分和输出部分组成，如图4-4-3所示

   机油流量计 输入部分是由一些控制按钮、操作开关、限位开关、光电管信号等组成，机油流量计接收来自被控对象上的各种开关信息，或操作台上的操作命令。
    逻辑部分是根据被控对象的要求而设计的各种继电器控制线路，这些继电器的动作是按一定的逻辑关系进行的。
    输出部分是指根据用户需要而选择的各种输出设备，如电磁阀线圈、接通电机的各种接触器、信号灯等。

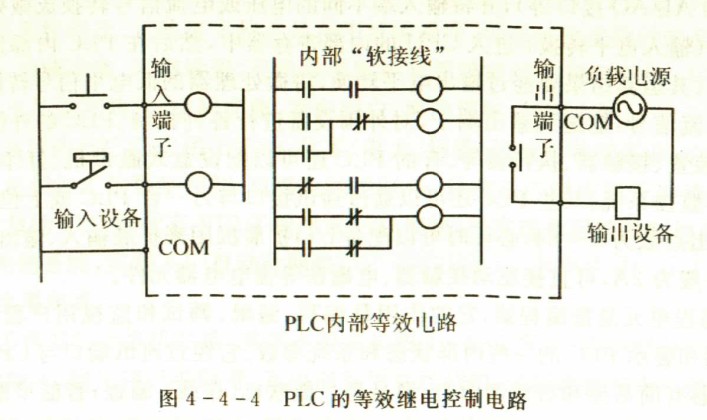

当将PLC看成是由许多“软继电器”组成的控制器时，可以画出其相应的内部等效电器电路，如图4-4-4所示。

    由图4-4-4可以看出，PLC的内部等效电路(如图中的大框线内所示)分别与用户输人设备和输出设备相连接。机油流量计输人设备相当于继电器控制电路中的信号接收环节，如操作按钮、控制开关等;输出设备相当于继电器控制电路中的执行环节，如电磁阀、接触器等。
    在PLC内部为用户提供的等效继电器有输人继电器、输出继电器、辅助继电器、时间继电器、计数继电器等。
    输人继电器与PLC的输人端子相连接，用来接受外部输人设备发来的信号，它不能用内部的程序指令控制。
    辅助继电器相当于继电器控制系统中的中间继电器，其触头不能直接控制外部输出设备。
    时间继电器又称为定时器。每个定时器的定时值确定后，一旦启动定时器，便以一定的单位(例10 ms)开始递减(或递增)，当定时器中设定的是时值减为0(或增加到设定值)时，定时器的触头就动作。
    计数继电器又称为计数器。机油流量计每个计数器的计数值确定后，一旦启动计数器，每来一个脉冲。计数值便减(或加)1，直到设定的计数值减为0(或增加到设定值)时，计数器的输出触头就动作。
    值得注意的是，上述“软继电器”只是等效继电器，PLC中并没有这样的实际继电器，“软继电器”的线圈中也没有相应的电流通过.它们的工作完全由编制的程序来确定。
